广播级高清变换与数模转换器 SMUX0502(高清音频加嵌) SMUX0502(高清音频加嵌) 高质量的SD/HD视频和音频AD转换
标清分量、复合视频输入
高清模拟分量视频输入
双通道模拟音频输入
HD/SDSDI(嵌入音频)输出
14位视频,24音频AD转换
自动识别信号标准
外部开头配置
12V直流供电
视频输入格式:(自动识别)
HD: SMPTE 296M-1,2,3 720P@60/59.94/50Hz
SMPTE 296M-7,8 720p@24/23.98Hz
SMPTE 274M-4,5,6 1080i@30/29.97/25Hz
SMPTE 240M 1035i@30/29.97Hz
SMPTE 274M-7,8,9 1080p@30/29.97/25Hz
SMPTE 274M-10,11 1080p@24/23.98Hz
SD: NTSC
PAL-I
PAL-B,G,H
PAL-N
视频输出标准:
反射损耗 HD-SDI:15dB 到 1.5GHz
SD-SDI:18dB 到 270MHz
信号电平 800mV±10%
上升与下降时间 HD-SDI:<270ps
SD-SDI:400ps 到 1500ps
上升与下降时间差<10%
抖动 <0.2UI p-p
Features
High-Quality SD/HD Audio/Video A/D Converter
SD Component, Composite or Y/C Video Input
HD Analog Component Video Input
Two Channel Balanced Analog Audio Input
SDI/HD-SDI w/embedded Audio Outputs
14 Bit Video, 24 Bit Audio A/Ds
Automatic Multi-Standard
External Dip Switch Configuration
12V PowerSDEMUX0205(高清音频解嵌) SDEMUX0205(高清音频解嵌) 数字到模拟视频和音频的转换
嵌入音频的HD/SD-SDI环通输出
标清的复合视频或分量输出(SD-SDI输入)
高清分量视频输出(HD-SDI输入)
双通道平衡音频输出
HD/SDSDI(嵌入音频)环通输出
解嵌音频通道可选
视频输入格式:(自动识别)
HD-SDI: SMPTE 296M-1,2,3 720P@60/59.94/50Hz
SMPTE 296M-7,8 720p@24/23.98Hz
SMPTE 274M-4,5,6 1080i@30/29.97/25Hz
SMPTE 274M-7,8,9 1080p@30/29.97/25Hz
SMPTE 274M-10,11 1080p@24/23.98Hz
SMPTE 240M 1035i@30/29.97Hz
SD-SDI: NTSC
PAL-I
PAL-B,G,H
PAL-N
视频输出标准:
信号幅度: 1V;
输入反射损耗: >18dB;
均衡: >30dB自动(Belden 8281电缆);
频响: ±0.1dB至5.75MHz;
微分增益: <0.5%;
微分相位: <0.6°;
信噪比: >65dB to 5.5MHz;
Features
Digital to Analog Audio and Video Converter
SDI/HD-SDI with Embedded Audio Input
SD Component or Composite Video Outputs (SD Input)
HD Component Video Outputs (HD Input)
4 Channel Balanced Audio Output
2 Equalized, Loop-Thru SD/HD-SDI Outputs
Selectable Audio Channel Pair/Group
SHDA0102(HD/SD-SDI转分量) SHDA0102(HD/SD-SDI转分量) 自动识别输入信号
HDSDI(1.485G)转换成分量YPbPr
SDSDI转换成分量YPbPr和复合视频CVBS
高质量12位HD/SD DA转换
视频输入格式:(自动识别)
HD-SDI: SMPTE 296M-1,2,3 720P@60/59.94/50Hz
SMPTE 274M-4,5,6 1080i@30/29.97/25Hz
SMPTE 274M-7,8,9 1080p@30/29.97/25Hz
SMPTE 274M-10,11 1080P(sf)@24/23.98Hz
SD-SDI: NTSC
PAL-I
PAL-B,G,H
PAL-N
视频输出标准:
信号幅度: 1V;
输入反射损耗: >18dB;
均衡: >30dB自动(Belden 8281电缆);
频响: ±0.1dB至5.75MHz;
微分增益: <0.5%;
微分相位: <0.6°;
信噪比: >65dB to 5.5MHz;
Features
High-Quality 12-bit Dual Rate HD/SD D/A Conversion
Full Bandwidth HD Analog YPbPr Output (HD input)
Component/Composite SD Output (SD input)
The HDA0102, HD D/A converter, is a high-quality 10-bit HD converter and works with both HD-SDI and SDI inputs. For HD-SDI inputs, the HDA0102 outputs full bandwidth HD component video. For SDI inputs, component or composite SD outputs are supported. When connected to a multi-format monitor like the Sony 20L5, the HDA0102 will automatically provide an image from almost any HD or SD input format.
Specifications
Formats: HD: 1080i 50/59.94/60 Hz
1080psf 23.98/24/25/29.97/30 Hz
720p 59.94/60 Hz
SD: 525 59.94Hz, 625 50Hz(Automatic Configuration)
Input: HD-SDI or SDI SMPTE 259/274/296, 12-bit
Input Equalization: 125 meter 1694 Cable
Outputs: HD: YPbPr, (SMPTE-274,296)
SD: YPbPr (NTSC/PAL)
SHDSDI0104(HD/SD-SDI分配器) SHDSDI0104(HD/SD-SDI分配器) HD/SD-SDI分配器
四个独立的输出
HD/SD-SDI自动识别
+5-18V供电
视频格式:(自动识别)
1.485G,143,177,270,360Mb
视频输出标准:
反射损耗 HD-SDI:15dB 到 1.5GHz
SD-SDI:18dB 到 270MHz
信号电平 800mV±10%
上升与下降时间 HD-SDI:<270ps
SD-SDI:400ps 到 1500ps
上升与下降时间差 <10%
抖动 <0.2UI p-p
Features
Compact SD/HD Distribution
Four Separately Buffered Outputs
Miniature Size
125m HD cable equalization (1694 coax)
HD-SDI or SDI input, auto sensing
Passes all ancillary data
+5-18V power supply
The HSDI0104 is a miniature, low-cost 1x4 SD/HD re-clocking distribution amplifier. Featuring four separately buffered HD-SDI outputs, the HSDI0104 provides automatic input cable reclocking and equalization to 125 meters.
Specifications
Formats: 1.5Gb, 143, 177, 270, 360 Mb, Auto Select
Inputs: 1 HD-SDI,
SDI (SMPTE 259/292/296/274)
1x BNC
Outputs: HD-SDI, SDI,
4x BNC Equalizing and re-clocking
Power: +5-18VDC Power
Size: 5.2” x 2.5” x 1” (133 x 66 x 27 mm)
SSDA0202(SD-SDI转复合视频) SSDA0202(SD-SDI转复合视频) 低功耗
SD-SDI转复合视频(NTSC/PAL可选)
SD-SDI转Y/C(选配)
SD-SDI转YPbPr(选配)
1路SDI输入,1路环通SDI输出,2路复合视频输出
+12V供电,低功耗
视频输出标准:
信号幅度: 1V;
输入反射损耗: >18dB;
均衡: >30dB自动(Belden 8281电缆);
频响: ±0.1dB至5.75MHz;
微分增益: <0.5%;
微分相位: <0.6°;
信噪比: >65dB to 5.5MHz;
Features
Lowest-Cost SDI to NTSC/PAL Available
1 SDI Input, 2 Composite Outputs
1 Y/C Analog output (option)
1 YPbPr Analog output(option)
Ultra-Miniature Size Mounts Anywhere
The SDA0202 SDI Encoder provides the lowest cost all-digital conversion of SDI to analog NTSC or PAL. The SDA0202 is useful for monitoring, level and phase checking, dubbing, etc. The SDA0202 encodes the full dynamic range of input video: levels below black and above white are not clipped.
Specifications
Inputs: SDI (SMPTE 259M), 1 x BNC
Outputs: NTSC, PAL, 2 x BNC; SDI (SMPTE 259M), 1 x BNC
Size: 5.2” x 2.5” x 1” (133 x 66 x 27 mm)
Power: +12V DC regulated powerSSAD0102(复合视频转SD-SDI) SSAD0102(复合视频转SD-SDI) 复合视频转SD-SDI(,分量转SDI可选)
Y/C转SD-SDI(选配)
YPbPr转SD-SDI(选配)
两路SD-SDI输出
自动配置到NTSC或PAL
+12V供电,低功耗
视频输出标准:
上升/下降时间 <0.8 nS
输出信号标准 4:2:2 SMPTE259M(270Mbps)
阻抗 75Ω
输出电平 800mVP-P ±10%
抖动 <0.15UI (270Mbps)
Features
Analog Composite Video to SD-SDI Conversion
Y/C to SD-SDI Conversion(option)
YPbPr to SD-SDI Conversion(option)
Two SDI Outputs
Automatically Configures to NTSC/PAL
The SAD0102 Decoder provides low-cost, all digital decoding of analog NTSC/PAL (Y/Cand Component option ) to SD-SDI. The SAD0102 is useful for bringing video from time-base corrected analog composite equipment into a serial digital environment. The SAD0102 decodes the full dynamic range of input video - values below black and above white are not clipped.
Specifications
Inputs: NTSC/PAL(Y/Cand Component option ), 1 x BNC
Outputs: SD-SDI (SMPTE 259M), 2 x BNC
Frequency Response +/- 0.25dB to 5MHz
<1% 2t K Factor (Y)
< 1.5% Differential Gain
< 1.5 Degree Differential Phase
Power: +12V DC regulated power
Size: 5.2” x 2.5” x 1” (133 x 66 x 27 mm)
SSDI0104(SD-SDI分配器) SSDI0104(SD-SDI分配器) 一分四,带时钟回复
四个独立的输出
自动识别143/177/270 Mb
+12V供电,低功耗视频输出标准:
上升/下降时间 <0.8 nS
输出信号标准 4:2:2 SMPTE259M(270Mbps)
阻抗 75Ω
输出电平 800mVP-P ±10%
抖动 <0.15UI (270Mbps)
功能 1:4分配放大
Features
Compact 1x4 Re-Clocking SD-SDI Distribution Amplifier
Low Cost
Automatic Multi-Standard, 143/177/270 Mb
Cable EQ to 300 Meters
Useful as a repeater
The SDI0104 is a multi-format, 1x4, re-clocking SD-SDI Distribution Amplifier. The SDI0104 can be used as a low-cost SDI repeater. The SDI input is re-clocked and equalized to 300 meters of cable.? In addition, the multi-standard feature allows the SDI0104 to automatically adapt to 143, 177, 270, or 360 Mb SDI inputs automatically.
Specifications
Formats: 143, 177, 270, 360 Mb, auto select
Input: 1 SDI (SMPTE 259M), 1xBNC
Outputs: 4 SDI (SMPTE 259M), 4x BNC
Equalizing, Re-Clocking
Return Loss: >15 dB-270 MHz (Input and Output)
Size: 5.2” x 2.5” x 1” (133 x 66 x 27 mm)
Power: +12V DC regulated powerSDTGP01(SDI彩条信号发生器) SDTGP01(SDI彩条信号发生器) SD-SDI输出信号:
NTSC 4*3
Flat-field black
NTSC
4*3
PLL Pathological
NTSC
4*3
EQ Pathological
NTSC
4*3
ColourBars,75%,8-Bars(modified,seetext),BIST
PAL
4*3
Flat-field black
PAL
4*3
PLL Pathological,BIST
PAL
4*3
EQ Pathological
PAL
4*3
Colour Bars,75%,8-Bars(modified,see text)
SDTGP02(手持式SDI彩条信号发生器) SDTGP02(手持式SDI彩条信号发生器) 视频输出标准:
上升/下降时间 <0.8 nS
输出信号标准 4:2:2 SMPTE259M(270Mbps)
阻抗 75Ω
输出电平 800mVP-P ±10%
抖动 <0.15UI (270Mbps)
SATGP02(手持式复合视频彩条信号发生器) SATGP02(手持式复合视频彩条信号发生器) 输出75%Colour Bar
SASI0102(ASI无源分配器) SASI0102(ASI无源分配器) SASI0102 6Chanles(ASI 6通道无源分配器) SASI0102 6Chanles(ASI 6通道无源分配器) 产品说明
ASI-0102是一款小型无源SDI/ASI数字信号分配器,它把一路输入的数字视频信号按功率平均分配到两路数字视频信号输出,因采用无源分配方式,无需直流供电,具有很高的稳定性和可靠性。
技术特点
1.独特的盒式结构设计,操作简单,直观。
2.输出信号的幅度为输入信号的50%~60%,而且空闲输出端无需接入匹配负载亦能正常工作。
产品规格

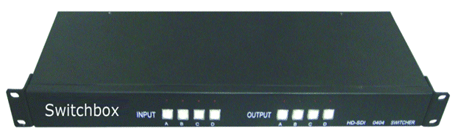

尺寸:73.5×64.5×24mm(长×宽×高)SHDSDI0404 SWITCHER(HD-SDI 4*4矩阵切换器) SHDSDI0404 SWITCHER(HD-SDI 4*4矩阵切换器) 输入: 4路SDI( SMPTE-259M,292M,274M,296M ),75Ω,BNC
输出: 4路均衡和时钟再生后的SDI(SMPTE-259M,292M,274M,296M ),75Ω,BNC输出电平: 800mVpp 75Ω
速率: 1.485G, 143M,177M,270 Mb
控制: 前面板, RS-232;
通用电源:220V AC
尺寸: 19 inch(W),1U(H)
