开创低成本高清之路

　　　　　　　　　　　　　　　　　　　松下P2HD移动箱EFP系统参展BIRTV　　　　　

　　二年前在BIRTV上看到松下HS-300高清多格式视频切换台的时候，它还是个雏形。那时的高清应用还局限在少数大型电视台，对简单的小规模高清应用还没有系统的概念。随着高清技术应用的迅速发展，越来越多的用户关注低成本高清的应用。从切换台，摄像机，编辑制作，存储传输等各个技术环节。松下的高清低成本视频切换台也在二年时间里悄悄地从HS-300换成HS-400，并在市场上得到了用户的广泛认可，也形成了多种优秀的应用案例。北京领先艾维科技有限公司，最早尝试低成本高清整体解决方案，并着力开发与松下P2HD，视频切换台配套的高清应用系统，成为松下认定的系统合作伙伴。我们的开发思路是面向广阔的市场，在降低系统成本的同时，提升用户的整体使用价值。

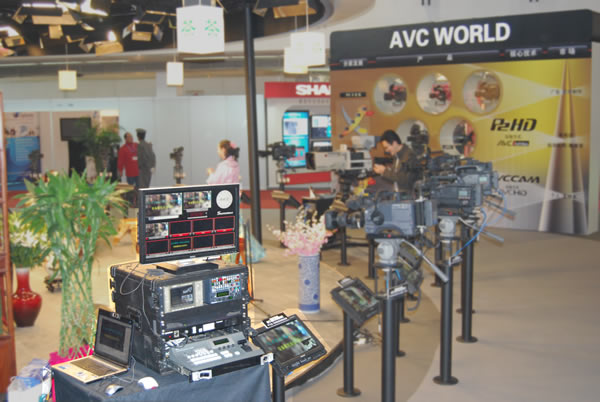

松下展位的Panasystem系统

　　一、市场定位
　　HS-300是全高清的多格式视频切换台，包括场扫描1080，720，576，480；场频50，59.94；隔行和逐行扫描等各种数字视频格式，也意味着能适应世界上各种视频制作的主流格式。数字高清的应用首先是在大型电视台和大型栏目的大规模应用，而小规模应用一般是低端的业务用户，是低技术指标的。这个观念正在被技术的发展所改变。HS-300的推出和应用标志着一种革新，高技术指标与复杂的应用不再是一个统一的市场定位，或者说，简单、小规模的应用也需要高指标。
　　HS-300具有5路HD-SDI视频输入（由于为每一路视频输入都配备了幀同步器，系统可以非常灵活地连接），这个数量大于传统小规模切换台的4路输入，其用心当然是要扩大小规模应用的领域。实际上，在中国内地广泛的市场上，5路视频输入得到用户的广泛好评，以前购买8路模拟分量切换台的用户，大多数都可以购买性能价格比更好的HS-300。
HS-300经过一年的市场检验，得到的意见是：作为顶级视频质量的演播室中心设备，视频输入的通道数量和功能（没有色键和下游键）不能满足大规模和复杂制作需求。所以，松下公司适时推出了下一代产品HS-400。 HS-400的问世，不完全是来代替HS-300的，而是向高端扩展市场。就单体式机箱和一级ME的设计，与HS-300完全一致，但还是增加了一些高级切换台的功能。
　　HS-400扩展了视频输入与输出通道，在HS-300 5讯道视频输入的基础上，通过选件卡将输入扩展到8路；视频输出在4路的基础上也可以扩展到8路；DVI输入可以扩展到4路；DVI输出可以扩展到2路；模拟分量视频输入也可以扩展到4路，并配有上变换器。切换台内部的彩条、黑场、彩底，静止图片和所有的外输入都可以自由选择在2条切换母线的切换通道上（HS-300有7个，HS-400有10个）；HS-300有固定的数字视频输出接口；HS-400的数字视频输出接口可以任意指定为PGM、PVW、AUX、多画面和键输出，更加灵活和方便，是十足的小设备，多应用。在HS-300亮度键的基础上，HS-400增加了色键和下游键；在HS-300辅助输出的基础上，HS-400增加了辅助信号母线。这些功能的增加，明显是将小型数字切换台的功能满足传统的电视台制作工艺的需求，面向专业大型电视台的应用和向数字高清市场的过度。

　　二、系统配套
　　HS-300刚进入中国市场的时候还有些尴尬，它的视频输入和环出接口完全是HD-SDI，而那时HD-SDI的监视器还非常昂贵，甚至系统监视器的价格比核心设备切换台还贵很多。2007年12月，我们在《世界广播电视》发表的《精准的操作源于一目了然》，就是提出了我们针对HS-300的整体解决方案。　　
??? 使用先进的高清多画面自由分割系统，能够解决HS-300在EFP系统中完整的监视体系，但它的价格比较贵，比切换台还要贵。我们在设计这个系统时，考虑到提升用户EFP系统的整体使用价值，使多画面自由分割器在系统使用中能充分发挥使用功能，整个EFP系统仍然有非常高的性能价格比。

业界人士争相观摩提问

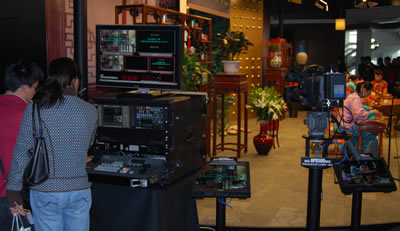

这就是一个移动箱EFP系统，为多画面系统专门设计了随意拆卸的屏幕支架。使一个完整的EFP系统只安装在一个飞行箱内，一个人操作系统就能够掌控全局。所以我们文章的题目叫《精准的操作源于一目了然》。
　　HS-300高清视频切换台是首先在视频切换台中引入电脑显示接口(DVI)的高端视频切换台，计算机显示接口可以直接输入视频切换台，直接参与高清的视频制作，输出高清视频画面。这个设计体现了在新媒体时代，媒体融合的技术特征，是具有深远意义的。不仅仅如此，切换台还可以通过网络接口，存储高清晰度的图片，所有这些原来IT领域的图像，都可以直接被选到切换台的操作母线上，直接参与切换制作，给视频制作带来极大的方便。
我们根据DVI信号直接输入切换台并参与制作的特点，开发了笔记本电脑高清字幕机。由笔记本电脑的DVI输出高清字幕画面，由切换台对DVI输入进行键操作，得到高清的字幕视频输出，同时笔记本电脑自己仍然保持字幕机的编辑和播出界面。这个革新完全改变了传统的技术流程，简化了系统，方便了使用者。切换台可以灵活地运用线性键、色键与下游键，根据现场需求操作字幕系统。HS-300可以连接1台电脑，HS-400可以连接2台以上电脑，也就是可以用笔记本电脑字幕机直接完成多层字幕。所以，系统具有极高的灵活性和性能价格比。

辅助信号通道是以前小型切换台从来没有用过的设计，也应用到HS-300上，使信号的调度非常方便自如。比如，当笔记本电脑字幕的应用，要监看字幕的实际效果，就可以把字幕输入作为辅助通道监看和输出，也可以通过辅助通道输出字幕以前的画面。HS-400增加了辅助信号母线，使辅助信号输出的调度更加灵活、方便。

　　三、整体解决方案
　　作为低成本EFP系统，要满足演播室和现场节目制作的普遍需求，需要有低成本的整体解决方案。在传统EFP系统中，对整个系统价格影响最大的是演播室摄像机系统，包括摄像机，适配器，CCU控制器，CCU操作面板等主要设备。而对小规模应用，传统演播室摄像机是非常昂贵的，如果能开发一套系统使普通的ENG摄像机也能作为EFP摄像机使用，就能大大地提高摄像机的使用效率，从而广泛地扩展EFP的应用领域。对大多数中小用户，这是非常强烈地需求。
　　在松下公司的支持下，我们开发了Panasystem P2HD高清摄像机EFP整体解决方案。在已经完成的以切换台为核心的解决方案基础上，为P2HD高清摄像机开发了配套的演播室控制系统，包括摄像机控制，系统通话，提示

，电池供电，等功能，并在二期开发继续完善了返送视频和系统供电的功能，可以完全取代传统的摄像机CCU，由松下摄像机控制面板AJ-RC10完成对摄像机的全面调整和控制。
　　这个整体解决方案，我们发表在《世界广播电视》2008第6期。这样，我们的整体解决方案是一个完整的低成本系统和体系。它包括了高质量信号通道，信号编织与综合电缆传输，适配器与控制面板，通话、提示，字幕和移动箱技术，在一个系统里得到解决。由国产技术实现了完整的系统配套。是高清的系统，标清的价格，和双倍的应用价值。

　　四、系统集成
　　HS-300/HS-400都是单机箱外型，小尺寸的一级M/E视频切换台。这样的设备在高档的数字演播室中，功能并不抢眼。我们把它们设计在小型移动箱演播室中，它的功能、小型化和性价比就发挥了最大的优势。
这个系统的突出特点是：专业化设计与标准化制作
　　系统为多画面分割器专门设计了显示器托架，可以随时拆卸和组装。这个设计使庞大的显示系统轻巧灵活了，是单箱载EFP系统的关键设计。
　　专门为波形监视器，录像机，摄像机控制面板设计的托架，使他们可以直接安装在19英寸的机架上，系统配置灵活可靠。
系统采用统一的AC/DC电源，一键式开启，使用方便
　　专门设计的视频输入与输出接口和综合电缆接口，布局美观大方，整个系统如同一个单一的产品。操作简单，这是针对使用者的设计。
　　对大型活动的现场直播，一级M/E 是明显不够的。但对应无压缩的透明信号HD-SDI，二台或3台切换台级联也是可行的，能够达到多级M/E的使用功能，而且价格比一台大型切换台的还便宜。我们的单箱载EFP系统，也可以很快级联成二箱系统。所以，即使是对很复杂的应用领域，低成本系统也能够通过的巧妙设计而胜任。

　　通过对松下全系列产品的系统集成，我们将小型切换台搭建成高质量应用系统，将ENG摄像机升级为EFP摄像机，甚至可以满足挑剔的应用需求，并在广泛的领域应该这些技术，制作的节目已经在中央电视台，北京电视台播出。系统销售到教育、政府和小型电视台，受到广泛的欢迎和关注。
　　作为一个完整的低成本高清整体解决方案，通过技术手段降低成本当然是关键的因素。现在我们高清数字EFP系统的价格，比以前标清模拟分量的系统还便宜。但仅有低成本是不够的，一机多用，小型化，移动性，简单方便，稳定可靠，这些特点加起来是被大大提升的用户的使用价值，这才是关键。
